防爆燈具最根本的功能就是使光源能在爆炸性環境中安全可靠地使用。為此,必須從如下幾個方面來考慮提高安全性。防護外殼主要包括燈具殼體、透明件、保護網、緊固件、電纜引入裝置和斷電后開蓋聯鎖裝置、密封圈等零部件。
防爆燈具防護外殼需要注意哪些問題
防異物沖擊能力防爆燈具的外殼部件須承受沖擊試驗而不損壞。攜帶式燈具還須能承受燈具透明件向下,從1m高度自由跌落的試驗而不損壞。透明件任何防爆燈具均需應用透明件,為了有較高的光透過率,透明件壁厚不可能做得很厚。
透明件
透明件的材質強度總要比金屬材料強度低得多,特別是玻璃,是防護外殼零件中較薄弱的環節,應特別注意。
1、透明件應采用玻璃或其他化學物理性能穩定的材料制成,由塑料制成的透明件除需符合透明件要求外,還須符合對塑料外殼的熱穩定性和防表面靜電的要求。
2、透明件除需承受規定的沖擊試驗外,還需要能抵御冷熱劇變?cè)囼?yàn)。將燈具按透明件達到表面最高溫度的位置安置在最高環境溫度中點亮,待燈具溫升穩定后,用10℃左右的冷水噴射到透明件的表面最高溫度處,透明件不應損壞。透明件在工作受熱的狀態有熱脹的現象,如果受到冷水噴射,透明件會因急劇冷卻而收縮。各部分會因冷卻程度不同而產生收縮不一致。如透明件無足夠的強度或分子間有殘余的破壞應力存在,就會加速分子間應力的加大而導致透明件的損壞。
3、為提高玻璃透明件的強度,一般采用鋼化處理辦法提高玻璃分子間的預應力,玻璃鋼化可將成型玻璃加熱至接近軟化點,經急速均勻冷卻而成,也可由玻璃表面經化學處理達到鋼化。由于鋼化工藝穩定性均勻性較難控制,同一批透明件可能會存在預應力不均勻、應力集中等隱患,在運輸、安裝和使用過程中,過度的沖擊、壓力和溫度會使玻璃損壞,也會使玻璃分子內儲存應力,使玻璃罩強度降低,甚至?xí)谡5馁A存時產生自爆現象。因此,在生產中應注意“小心輕放”安裝時應受力均勻,盡可能避免使其承受過多的應力。生產廠家可用沖擊試驗和熱劇變?cè)囼?yàn)方法來抽樣檢驗,有條件的還可用玻璃應力測試儀進行檢驗。
4、玻璃罩的厚度尺寸在加工中是較難控制的,目視也難以檢測,為保證玻璃罩強度的均勻性,可用玻璃測厚儀進行測量。
5、由于透明件沒有足夠穩定的強度和剛性,不允許制成帶螺紋的結構。
6、為使透明件不受到過高溫度和熱分布過度不均勻,盡可能避免光源在透明件受到?jīng)_擊破壞同時受到透明件碎片的沖擊。

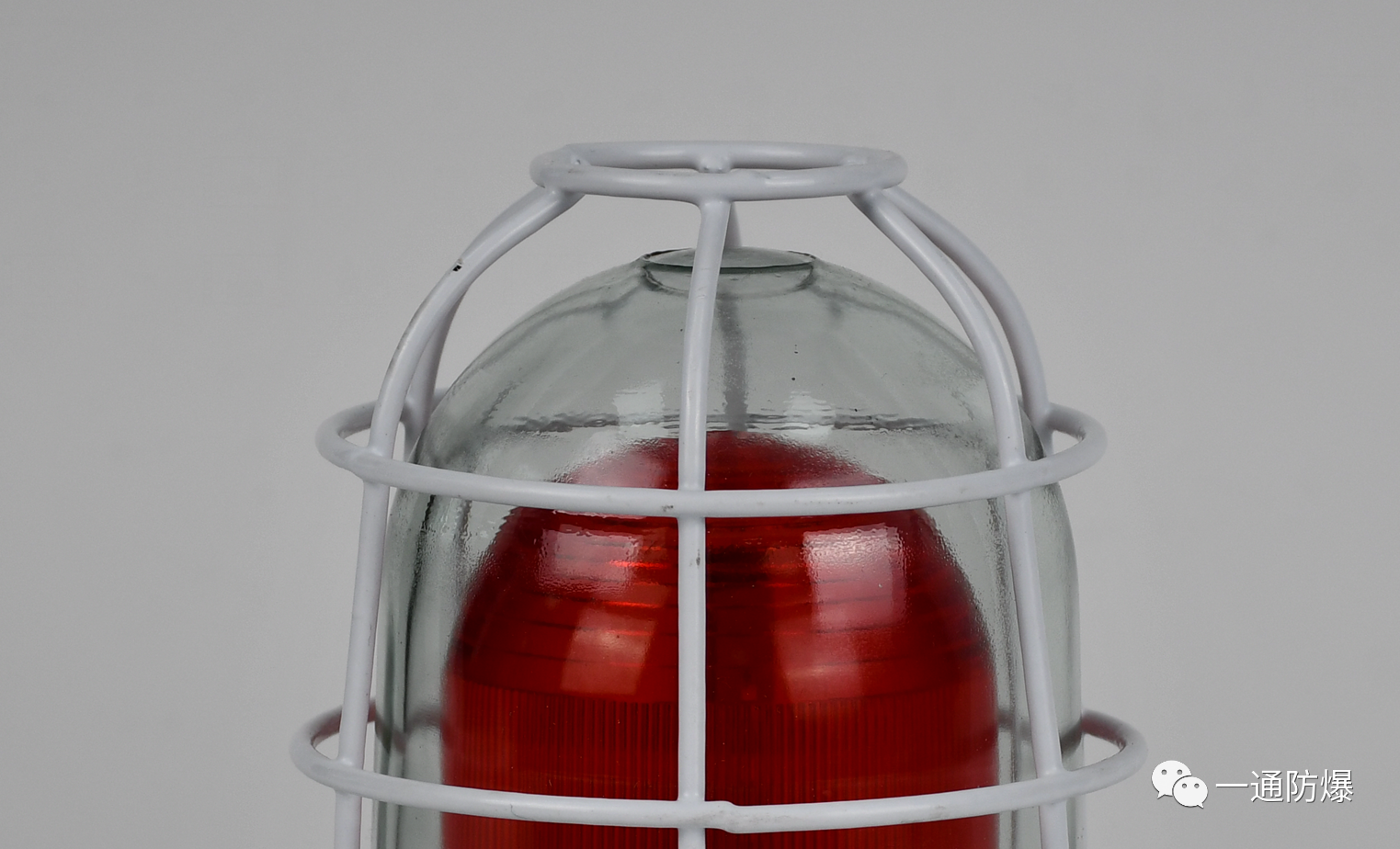

保護網
保護網是保護透明件免遭質量較大的固體異物沖擊的有效措施,它既能透出絕大部分光線,又能提高透明件部位的抗沖擊能力。
保護網需有足夠的機械強度。
為防止Ⅱ類攜帶式燈具意外跌落和撞擊,透明件的外露面積大于4000mm時須配有金屬保護網條直徑應大于3mm,保護網與透明件的間距須不小于5mm。護網,網孔面積不大于2000mm 。
抗老化塑料、橡膠、膠封件
抗老化塑料、橡膠、膠封件需要有較為穩定的工作性能。
塑料外殼、膠封件在經受熱穩定性試驗(28晝夜高溫高濕試驗,24h低溫試驗)后,不得影響樣品的防爆性能。
橡膠件在經受老化試驗(168h高溫試驗,48h低溫試驗)后,其硬度變化不得超過試驗前的20%,保持適當?shù)膹椥?,才能起到密封作用。橡膠密封件安置應盡可能避免過高溫度和光線的直接照射,防止紫外老化。
防沖擊、靜電火花
輕合金材質的含鎂量須不大于0.5%(重量比),以防止在受到固體異物沖擊時而產生火花。
塑料外殼須采用下述之一的方法來消除靜電放電的潛在危險:A、在尺寸形狀和布置上采取措施或其他防護方法,使之不可能產生靜電的危險。B、選擇合適的塑料,使得表面絕緣電阻不超過1x10Ω,而不會產生靜電危險。
這樣可以保證靜電積聚放電的能量不會引烯爆炸性混合物。
緊固件
緊固件須有足夠的機械強度和防松措施,還應有防銹能力,以保障燈具防護外殼可靠有效。

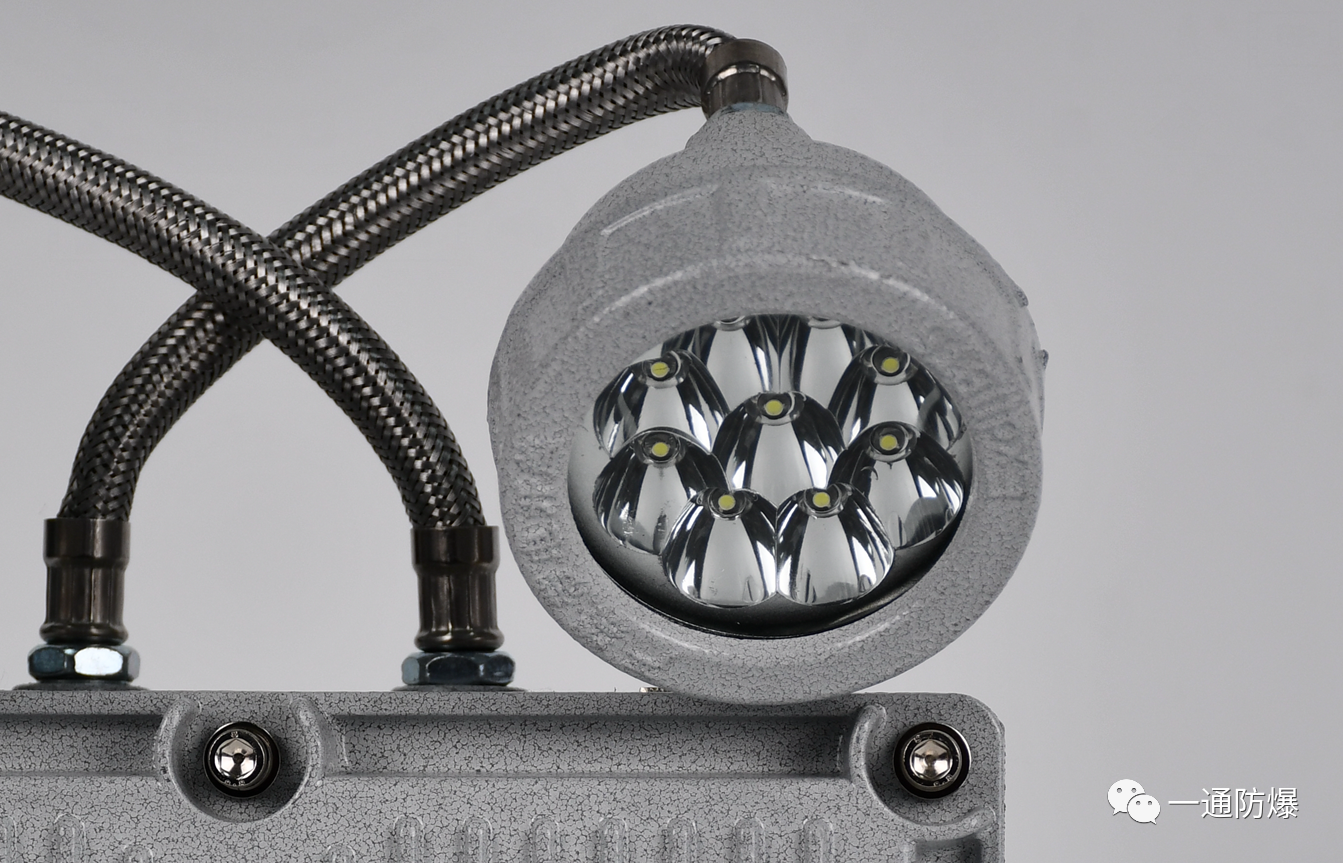

引入裝置
引入裝置和其他防爆電器一樣,應能承受引入裝置的試驗。
確保電源電纜或?qū)Ь€引入口密封,杜絕水和粉塵沿引入口進入腔內。
固定電源電纜和導線,使電纜和導線受到的外力不傳入腔內接線柱接線處,保證導線連接的可靠。
應有足夠的機械強度,確保燈具在安裝接線時不會因安裝用力而損壞。
外殼防護試驗
防爆燈具在通電點亮?xí)r,腔內空氣升溫,氣體膨脹,腔內氣壓上升,空氣會沿著縫隙流到外面,而關燈時,腔內空氣降溫,氣體收縮,腔內氣壓下降,環境中的空氣又會通過縫隙進入燈腔,這一過程叫做燈具的呼吸作用。
防爆燈具的外殼防護試驗和其他防爆電器不一樣,試驗時應考慮燈具的呼吸作用,會使塵埃和水更容易隨著呼吸氣流進入腔內,在試驗開始時應將燈具點亮至工作溫度,讓腔內空氣升溫。開始進行揚塵和噴水后關燈,考核粉塵和水是否會隨著氣體一起進入燈腔。密封結構應設計成每次打開后重新關閉,都能方便可靠的密封,接合部位使用的密封墊和填料在打開燈具時不得脫落或移位,應固定在一邊的接合面上。
防誤操作
防誤操作,防止防爆燈具在通電工作時,打開防護外殼,使帶電的電氣元件毫無防護的直接暴露于爆炸性危險環境中。
防爆燈具應設置斷開電源后方能更換光源的聯鎖裝置,聯鎖裝置應設計成使用一般工具不能解除其聯鎖功能的結構。
燈具上設置聯鎖裝置保證當電源裝置呈開路狀態時,方能打開燈具。
不設聯鎖裝置的燈具則須標志醒目的“繼電源后開蓋”字樣的警告牌,以防盲目打開。同時,I類防爆燈具還需要配有防爆燈具專用螺口式燈座。
內裝電容器的燈具必須設警告牌,標明由斷電到開蓋的時間間隔須大于電容器放電至下列剩余能量所需的時間,防止快速開啟。
